鋼套鋼蒸汽保溫鋼管是由外護鋼管加鋼管防腐、聚氨酯泡沫保溫層及內工作鋼管組合而成。鋼套鋼蒸氣保溫鋼管適用于輸送2.5MPa、350攝氏度以下的蒸汽或其它介質,鋼套鋼蒸汽保溫鋼管用鋼管做外防護層,具有強度高,不易損壞,施工檢修簡便,使用壽命長的優點。

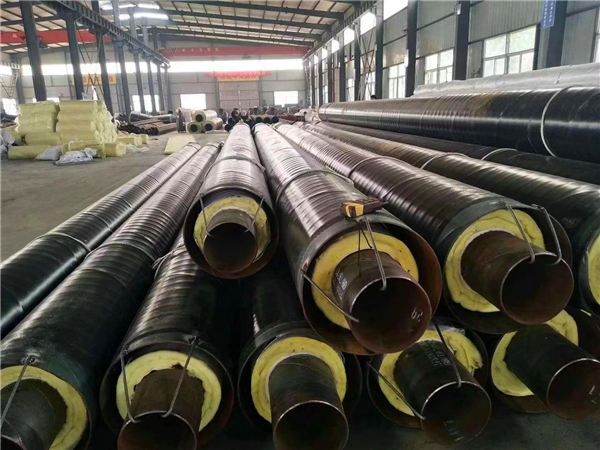

一:保溫結構
鋼套鋼蒸汽保溫鋼管保溫結構依據滑動方式不同分為:內滑動式與外滑動式
1、內滑動式:保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。
2、外滑動式:保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。
二:結構機理
1.防腐層:保護外鋼管避免腐蝕物腐蝕鋼管,延長鋼管使用壽命。
2.外護鋼管: 保護保溫層免受地下水侵蝕,支撐工作管并能承受一定的外部荷載,保證工作管正常工作。
3.聚氨酯泡沫層: 保證介質溫度,保證外護管表面保持常溫。
4.阻隔、反射層: 保證有機泡沫材料不進入無機硬質耐高溫層;反射耐高溫層部分熱量。
5.無機硬質保溫層:耐高溫,保證與有機保溫層之間的界面溫度,保證泡沫不被炭化。
6.減阻層: 保證工作鋼管熱脹冷縮自由運動。
7.工作鋼管:保證輸送介質正常流動
鋼套鋼保溫鋼管產品材料技術要求
1、工作鋼管鋼管材質為輸送流體用無縫鋼管,采用GB8163—99標準,或采用GB3087標準,亦可應客戶要求或視供貨情況采用其它標準的鋼管。

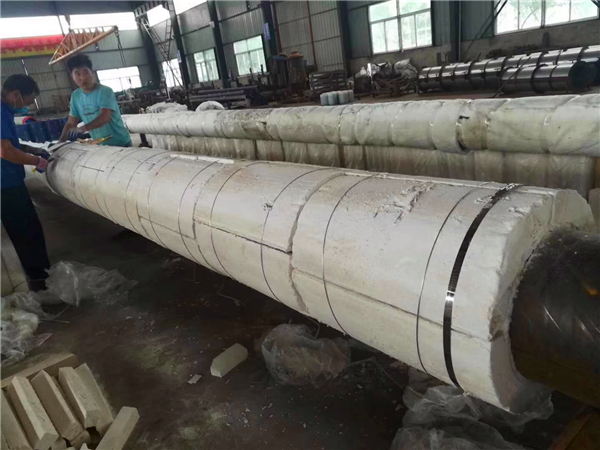

2、保溫層保溫材料選用憎水型復合硅酸鹽管殼或XN-3硅酸鋁(防潮陶瓷制品)保溫管殼,亦可應客戶要求選用其它材質的保溫材料。保溫材料錯面雙層錯縫捆扎在工作鋼管上連成一體,減少了熱損 失,與鋼套管不發生面摩擦,延長了保溫層的使用壽命,其厚度隨介質溫度而定。
