聚氨酯硬質泡沫保溫管標準厚度規格
377*6聚氨酯保溫螺旋鋼管,377*7聚氨酯保溫螺旋鋼管,377*8聚氨酯保溫螺旋鋼管,377*9聚氨酯保溫螺旋鋼管377*10聚氨酯保溫螺旋鋼管

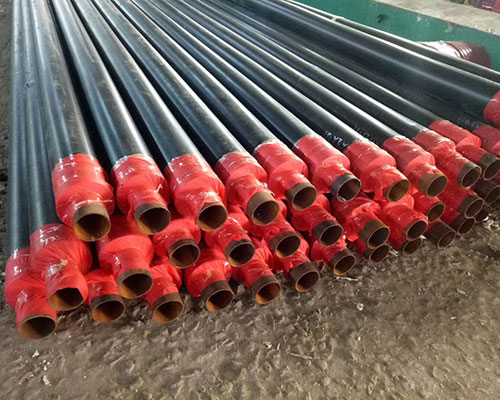

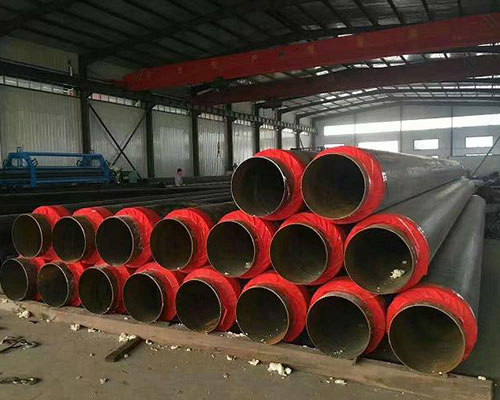

聚氨酯保溫管
一、范圍
本標準規定了聚氨酯硬質泡沫保溫管(以下簡稱“保溫管”)的標準厚度,包括產品分類、要求、試驗方法、檢驗規則、包裝、標志、運輸和貯存等方面的內容。本標準適用于工業、建筑等領域中管道保溫的使用。
二、規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅所注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T 29047 高壓無縫鋼管尺寸、外形、重量及允許偏差
三、術語和定義
聚氨酯硬質泡沫保溫管:以聚氨酯硬質泡沫為保溫材料,以無縫鋼管為保護層,通過加工制成的保溫管道。
四、產品分類與標記
保溫管按保溫層厚度分為:薄壁型(≤4mm)、常規型(4mm~15mm)、加厚型(≥15mm)。標記示例:DN150mm聚氨酯硬質泡沫保溫管,保溫層厚度為10mm,標記為DN150-10。
五、要求
1. 保溫管外徑應為DN25mm~DN150mm,保溫層厚度應符合設計要求,誤差應控制在±5%以內。
2. 保溫管的鋼管部分應清潔無銹,內壁應光滑,不應有突出的焊縫和其他異物。
3. 保溫材料應符合相關環保標準,發泡倍率應控制在15~25倍之間,密度應控制在45~60kg/m3。
4. 防腐層應完整、均勻、無漏涂、起皮等現象。
六、試驗方法
1. 樣品制備:選取所需厚度的保溫管,切除管口部分,制備成100mm長的樣品。
2. 外徑測量:使用千分尺測量樣品的外徑,取平均值。
3. 保溫層厚度測量:使用專用的測厚儀測量樣品的保溫層厚度,取平均值。
4. 密度測量:使用比重計測量樣品的密度,取平均值。
5. 耐壓性能測試:在常溫常壓下,對樣品進行水壓試驗,保壓時間不少于30秒,無滲漏為合格。
6. 導熱系數測試:使用導熱系數測試儀測量樣品的導熱系數,取平均值。
七、檢驗規則
1. 外觀檢驗:目測保溫管表面是否光滑、無異物,防腐層是否均勻、完整。
2. 尺寸檢驗:檢查保溫管的外徑、鋼管厚度、保溫層厚度是否符合要求。
3. 性能檢驗:對每批次的保溫管進行耐壓性能、導熱系數等性能指標的抽樣檢測。
八、包裝、標志、運輸和貯存
1. 保溫管應采用防水、防塵的包裝方式,標識清晰明確的產品信息。
2. 運輸過程中應避免劇烈震動和雨淋,貯存環境應干燥、通風。
九、附錄A(規范性附錄)硬質泡沫保溫管厚度測量方法
詳細描述了硬質泡沫保溫管厚度的測量方法,包括測量工具、測量步驟和數據處理等。
本標準根據市場和生產需要而制定,旨在規范聚氨酯硬質泡沫保溫管的生產和使用,提高產品質量和安全性。各相關方應嚴格遵守本標準,共同促進聚氨酯硬質泡沫保溫管行業的健康發展。
1. 鋼管外徑: DN200mm
2. 鋼管厚度: 4mm
3. 保溫層厚度: 50mm
4. 防腐層厚度: 2mm
5. 鋼管材質: Q235B
6. 保溫材料: 聚氨酯
7. 防腐材料: 環氧樹脂
該規格的聚氨酯保溫管外徑為DN200mm,壁厚為4mm,保溫層厚度為50mm,防腐層厚度為2mm。鋼管材質為Q235B,使用聚氨酯作為保溫材料,環氧樹脂作為防腐材料。
具體生產過程中,可根據實際需求調整相關參數。
規格型號
公稱直徑 (DN) 鋼管 外徑×壁
厚 外護管 外徑×壁
厚 保溫層 厚度mm 公稱直徑 (DN) 鋼管 外徑×壁厚 外護管 外徑×壁厚 保溫層 厚度mm
20 27×3.0 95×2.5 31.5
150 159×4.5 238×3.0 36.5
25 32×3.0 100×2.5 31.5
200 219×6.0 310×4.9 40.6
32 38×3.0 110×2.5 33.5
250 273×7.0 365×5.6 40.4
40 48×3.0 125×3.0 35.5
300 325×8.0 420×5.6 41.9
50 57×3.5 125×3.0 31.0
350 377×9.0 475×7.8 41.2
70 76×4.0 142×3.0 30.0
400 426×10.0 530×8.8 43.2
80 89×4.0 155×3.0 30.0
450 478×10.0 587×8.8 45.7
100 108×4.0 170×3.0 30.5
500 529×10.0 655×9.8 53.2
125 133×4.0 200×3.2 30.0
600 630×10.0 760×11.1 53.9
