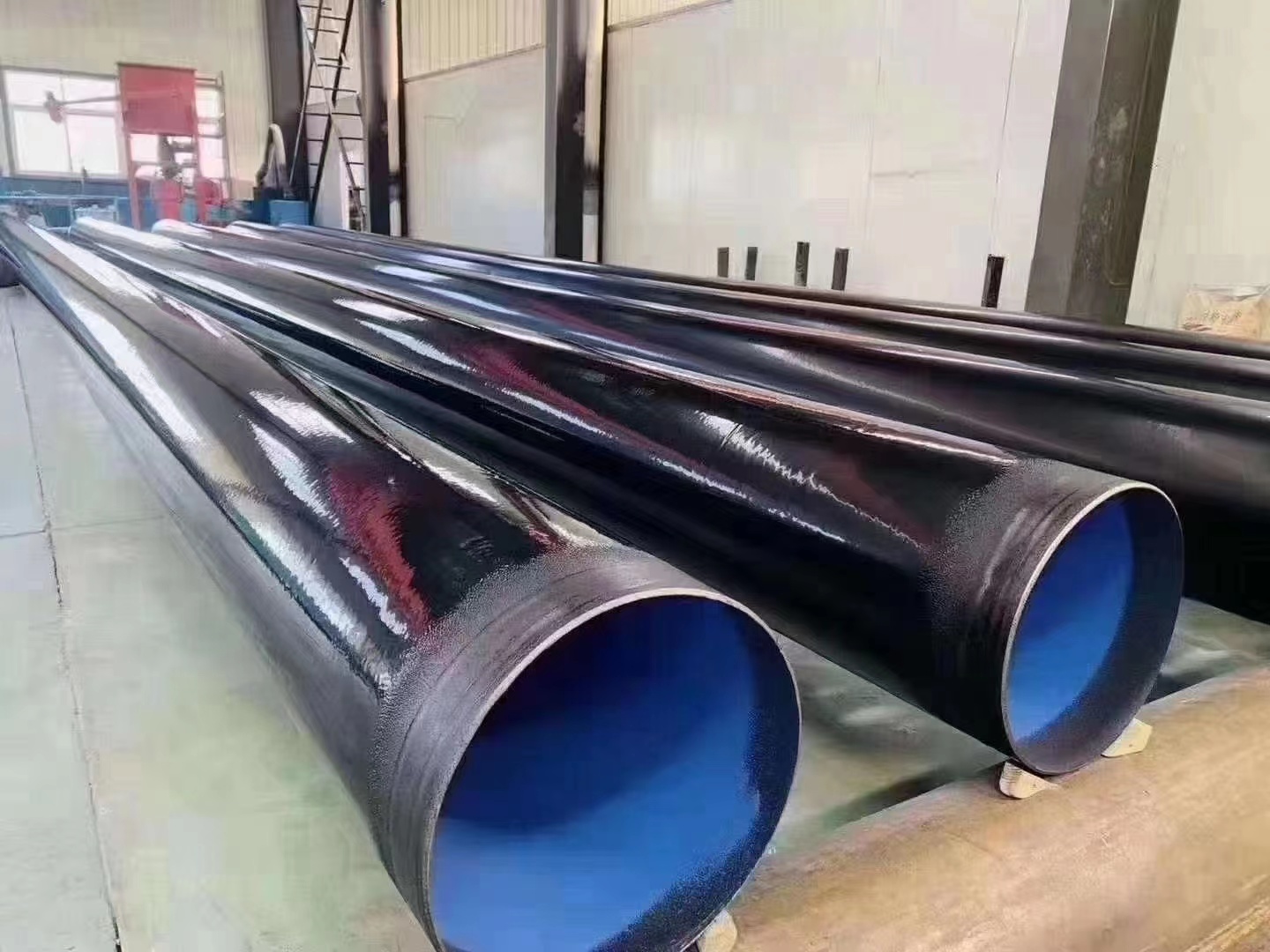

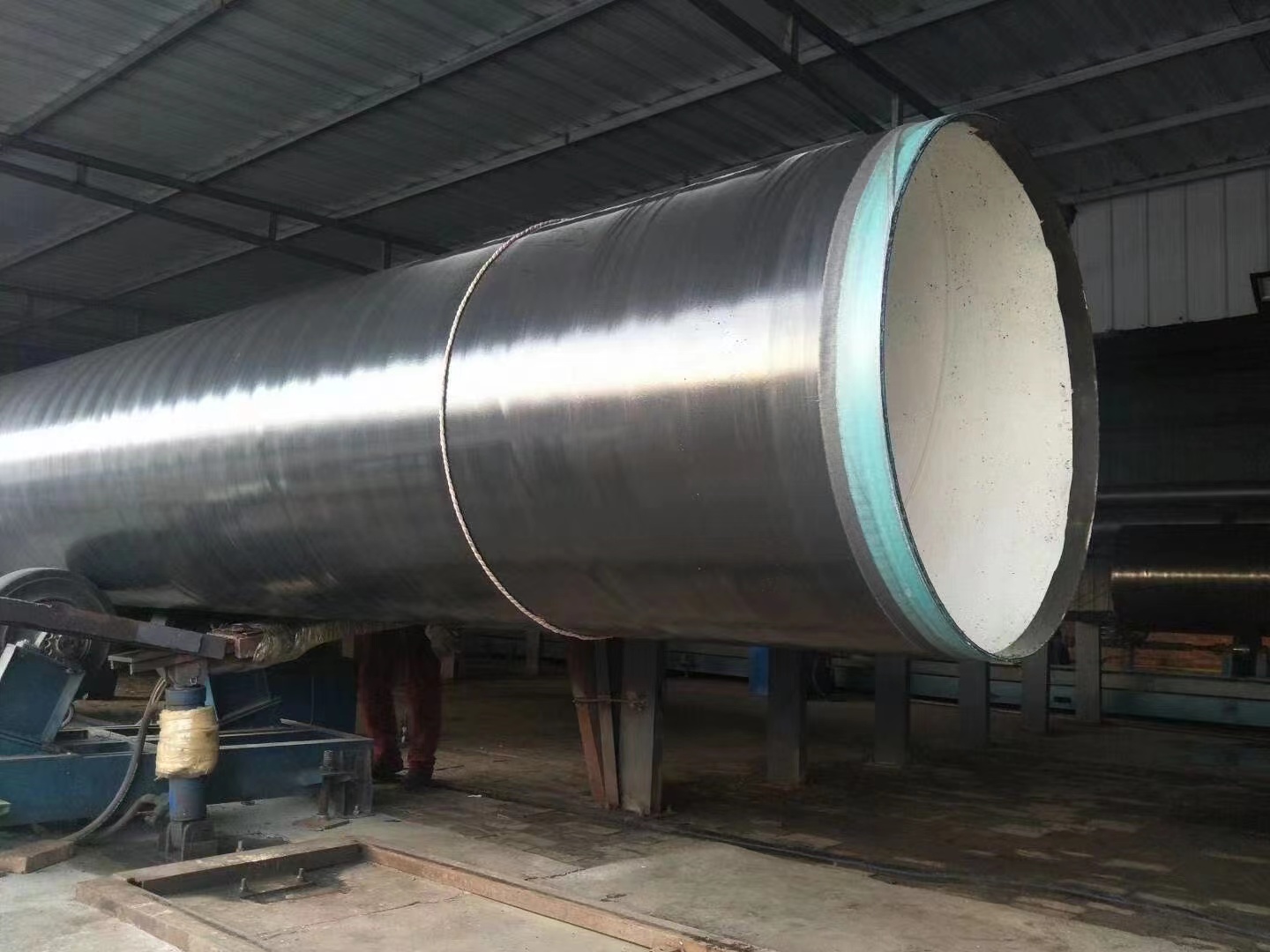

棧橋用螺旋鋼管
臺,平面尺寸為45m×6.4 m。 棧橋標準寬為8.0m,標高為+10.0m,標準跨為15m,標準跨之間采用φ1000mm×12mm的螺旋鋼管樁(間距為15m),橫橋向間距為3.20m,伸縮縫之間采用φ800mm×12mm雙排樁,縱橋向間距為3.0m,橫橋向間
棧橋結構設計
棧橋全長492m,南、北岸起點均在黃河岸上,南、北岸終點分別到三江口黃河特大橋49#、53#墩位處,棧橋設三江口特大橋橋位右側,棧橋中心線距橋梁中心線27.0m。棧橋按雙向行車道設計,橋面寬6.0m,按兩車道設計。棧橋橋面設計標高1580.38m,為棧橋的橋面高程,棧橋不設縱坡。
采用雙排I36a工字鋼橫梁,在雙I36a型鋼頂?shù)呢惱琢禾幱娩摪搴附酉尬黄鳎苑乐关惱琢旱目v、橫向位移。
棧橋采用多跨連續梁方案。12m跨徑貝雷棧橋梁部結構為兩組兩排單層“321”貝雷桁架,三跨一聯。棧橋下部結構采用打入式鋼管樁基礎,按摩擦樁設計。根據受力,鋼管樁單排采用2Φ800mm布置形式;制動墩設雙排樁, 采用4Φ600mm布置形式。鋼管樁考慮采用防腐涂裝保護措施。
三、棧橋基本結構尺寸
貝雷棧橋橋?qū)挒?.0m,標高為1580.38m,12m跨徑貝雷棧橋跨之間采用φ800mm×10mm的螺旋鋼管樁,橫橋向間距為4.0m,伸縮縫之間采用φ600mm×10mm雙排樁,縱橋向間距為2.0m,橫橋向間距為4.0m;棧橋橋面板順橋向每0.5m間距焊接一道φ8mm鋼筋作為防滑處理措施。鋼管樁橫橋向間設置有[20a鋼的剪刀撐,平聯采用[20a槽鋼。鋼管樁頂面采用I36a型鋼的橫向連接分配梁,頂面鋪設“321”型貝雷片組,片與片設置貝雷花架,貝雷組與組間設置[10斜撐。上面設置I25a橫向分配梁及I12縱向分配梁,橋面板采用δ=12mm厚Q235鋼板。3×12m跨一聯,聯與聯之間預留0.1m伸縮縫,伸縮縫為0.35m寬鋼板一端焊接一端自由。
五、棧橋附屬設施
為方便施工,在棧橋上設置有φ140mm×3.5mm的PVC管作為電纜管道,以確保施工中電的供應。
棧橋橋面護欄豎桿焊接在貝雷架上的橫配梁上,焊腳高度不小于6mm,扶手橫桿焊接在豎桿頂端。
欄桿的豎桿、扶手要求刷上紅白相間的警示反光油漆,保證車輛夜間運行安全。棧橋鋼管樁露在水面以上涂刷醒目的黃色反光面漆,警示采砂船,防止采砂船只對鋼管樁的碰撞。
每隔15m設置安全警示燈,棧橋起終點各設置一個高倍揚聲器,一旦發生意外情況,可及時通知作業人員和來往車輛在**短時間內撤離。
