< 山西DN500國標涂塑螺旋鋼管 >
太原DN500國標涂塑螺旋鋼管，大同DN500國標涂塑螺旋鋼管，長治DN500國標涂塑螺旋鋼管，晉城DN500國標涂塑螺旋鋼管，朔州DN500國標涂塑螺旋鋼管，晉中DN500國標涂塑螺旋鋼管，運城DN500國標涂塑螺旋鋼管，忻州DN500國標涂塑螺旋鋼管，臨汾DN500國標涂塑螺旋鋼管，呂梁DN500國標涂塑螺旋鋼管

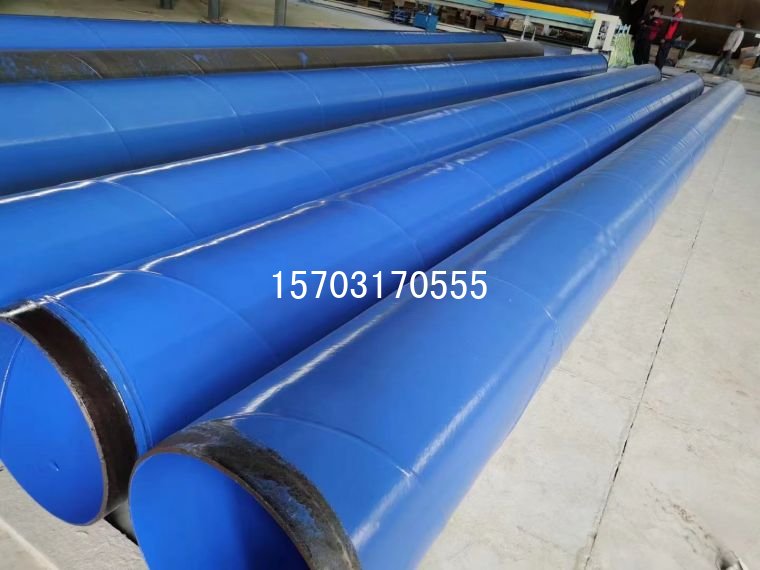

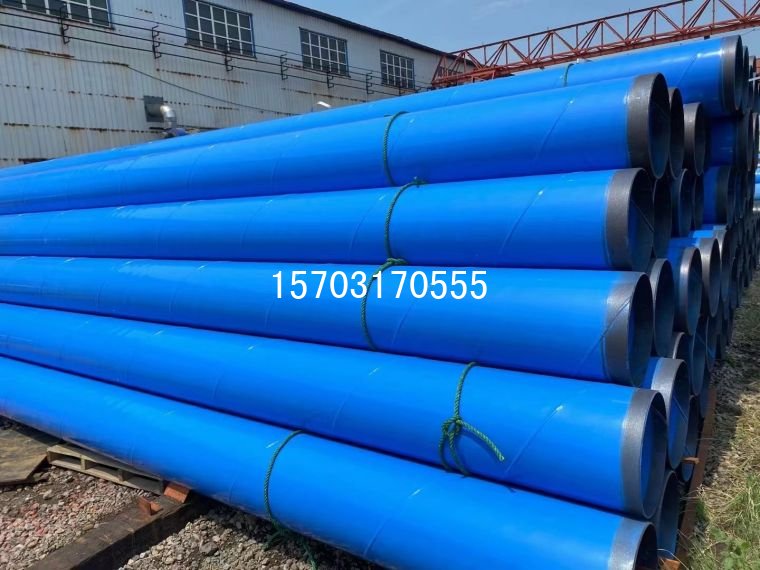

DN500國標涂塑螺旋鋼管是一種常用的管材，由內壁鋼管、聚乙烯防腐層和外壁鋼管構成。它具有防腐、耐磨、耐腐蝕、抗老化等優良性能，適用于輸送高速流體和固體顆粒，以及強酸、強堿等腐蝕性介質。DN500國標涂塑螺旋鋼管被廣泛應用于石油、化工、天然氣、城市供水等領域。
具體來說，DN500國標涂塑螺旋鋼管具有以下特點：
1. 良好的耐腐蝕性能：表面涂覆一層防腐涂料，能夠有效防止管道在使用過程中的腐蝕和老化。
2. 高強度、高剛性：能夠承受較大的壓力和彎曲應力，保證管道在使用過程中的穩定性和可靠性。
3. 良好的密封性能：采用雙面焊接工藝，焊縫平整、光滑，有效防止水的泄漏和滲漏。
4. 易于安裝和維護：連接方式簡單、快捷，可以采用焊接、法蘭連接等方式，安裝和維護都非常方便。
DN500國標涂塑螺旋鋼管的外徑一般為530毫米，但具體尺寸還需根據標準和生產廠家來確定。此外，該管材的重量輕、強度高、剛度大，能夠適應各種復雜的施工環境。
總的來說，DN500國標涂塑螺旋鋼管是一種性能優良、應用廣泛的管材，能夠滿足不同領域?qū)艿啦牧系男枨蟆?/span>

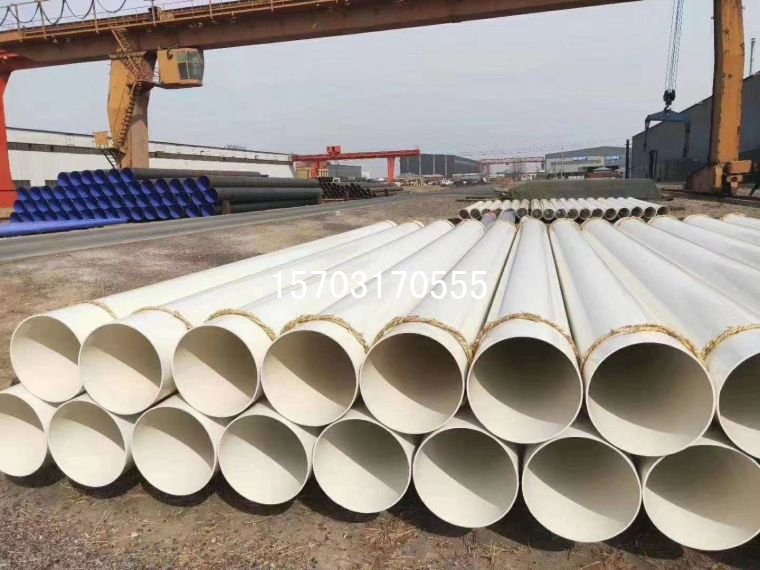

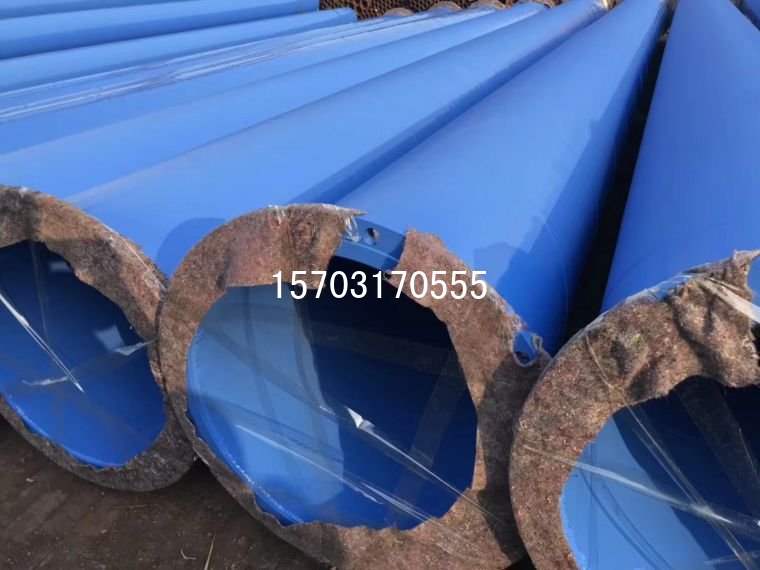

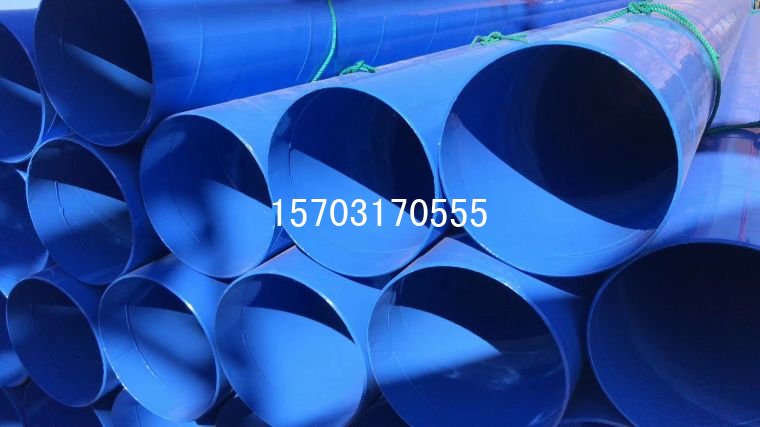

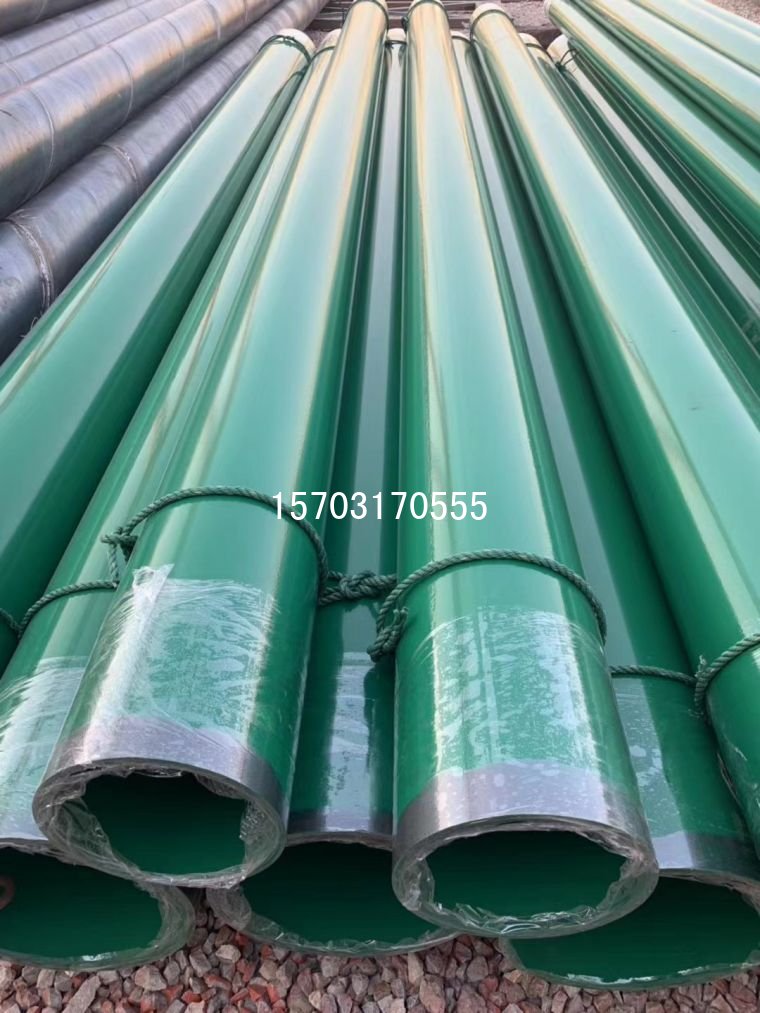

本產品是國內新發展的一種新型管道材料，采用內外均有涂塑保護層，中間為增強焊接鋼管或無縫承壓鋼管的復合結構，克服了鋼管本身存在的易生銹、腐蝕、高污染、及塑料管強度低、易變形的缺陷，整合了鋼管和塑料產品的共同優點，屬于國家推廣使用的環保產品。涂塑復合鋼管是在鋼管內壁融溶一層厚度為 0.5 ～ 1.0mm 的聚乙烯（PE ）樹脂、乙烯－丙烯酸共聚物（EAA）、環氧（EP）粉末、無毒聚丙烯（ PP ）或無毒聚氯乙烯（PVC）等有機物而構成的鋼塑復合型管材，它不但具有鋼管的高強度、易連接、耐水流沖擊等優點，還克服了鋼管遇水易腐蝕、污染、結垢及塑料管強度不高、消防性能差等缺點，設計壽命可達50 年。主要缺點是安裝時不得進行彎曲，熱加工和電焊切割等作業時，切割面應用生產廠家配有的無毒常溫固化膠涂刷。主要規格有DN15 —DN300 。
涂塑復合鋼管
涂塑復合鋼管主要型號分為： GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)、HY1-GEP-DN100、HY1-XEP-DN150
產品優點
1.適應埋地和潮濕環境，并可以耐高溫和極低的溫度。
2.抗干擾能力強，如果涂塑鋼管作為電纜套管，可以有效屏蔽外界的信號干擾。
3.承受壓力強度好，最大壓強可達6Mpa。
5.無毛刺、管壁光滑，適合施工的時候穿電線或電纜。
分類和型號規格
按涂覆形式分：
內涂覆鋼管；內外涂覆鋼管。
根據內涂層材料的不同分為：
聚乙烯涂層鋼管；環氧樹脂涂層鋼管。
型號編制
產品型號由產品代號、涂覆材料代號、涂覆形式、公稱通徑、基管類別等組成。
基管類別：焊接鋼管,H；無縫鋼管，W。
公稱通徑 （mm）
涂覆形式：內外涂覆，D；內涂覆：省略不標。
內涂覆材料代號：環氧樹脂，EP。
自動噴水滅火系統用涂覆鋼管。
示例：
ZSPT- EPD/150-H表示基管為焊接鋼管、公稱通徑為DN150 mm的環氧樹脂內外涂覆鋼管。
要求
外觀
涂覆層應光滑平整，無劃痕、無裂紋及針孔和粘附異物等缺陷。
鋼管外涂覆層應為紅色。
涂覆鋼管上應有清晰、耐久性標志,標志內容應至少包括：產品型號、基管規格及壁厚、執行標準、生產企業名稱或商標、生產日期或批號等。
材料
基管
用于涂覆的鋼管的材質、規格和尺寸應符合GB/T3091、GB/T8163的規定。
涂覆材料
用于涂覆的環氧樹脂粉末應符合相應國家標準或行業標準的規定。
連接形式

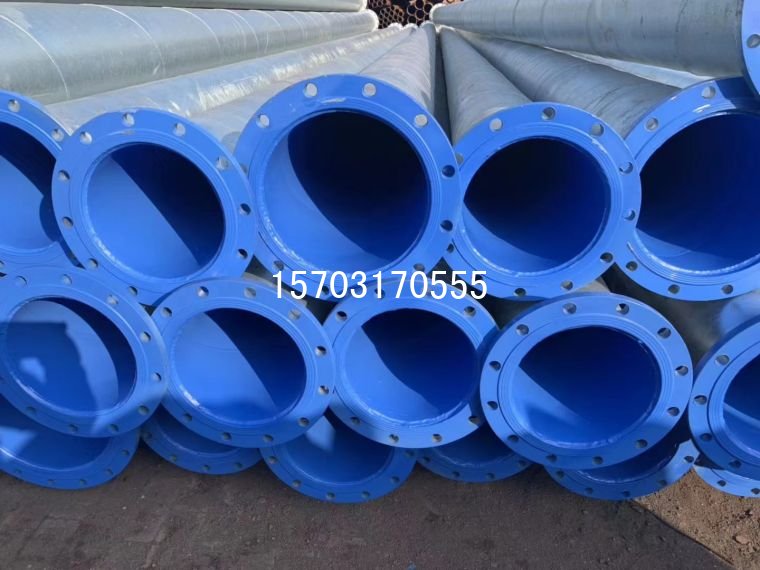

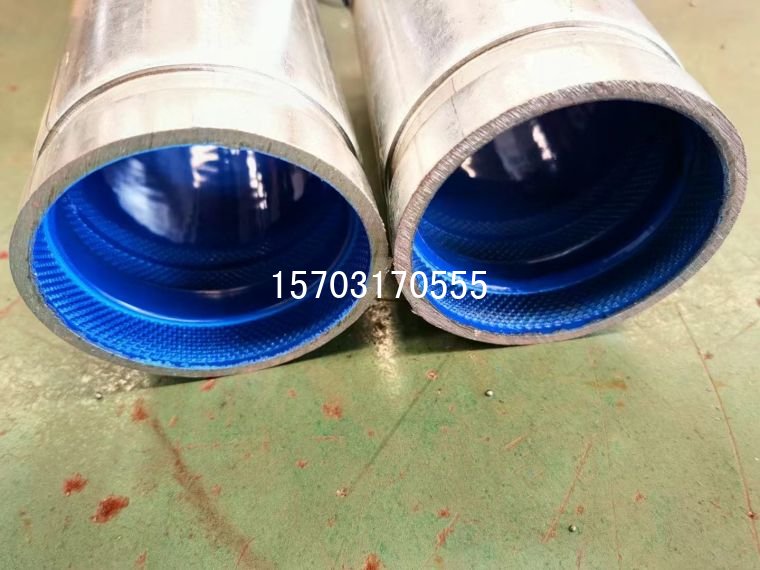

帶有螺紋、法蘭、溝槽連接、雙金屬焊接的涂覆鋼管，其連接形式應符合GB/T 7306.2、GB/T 9119、GB5135.11的規定。
涂層厚度
涂層厚度應符合表1的規定。
公稱通徑 DN mm涂層厚度 mm
DN≤65>0.30
DN≥80>0.35
針孔試驗要求
按6.3規定的方法進行針孔試驗，涂覆鋼管應無電火花產生。
附著力要求
按6.4規定的方法進行附著力試驗，涂層的附著力應為1～3級。
抗彎曲性能
按6.5規定的方法進行彎曲試驗，涂層應無脫落、斷裂。
抗壓扁性能
按6.6規定的方法進行壓扁試驗，涂層應無剝落、斷裂。
抗沖擊性能
按6.7規定的方法進行沖擊試驗，涂層應無剝落、斷裂。
抗真空性能
按6.8規定的方法進行真空試驗，涂層應無脫落。
耐高溫性能
按6.9規定的方法進行高溫試驗，涂層應無脫落、隆起、開裂、剝離、損壞。
耐低溫性能
按6.10規定的方法進行低溫試驗，涂層應無脫落、損壞，試驗后涂層附著力應符合5.6的要求。
壓力循環
按6.11規定的方法進行壓力循環試驗，涂層應無脫落、損壞，試驗后涂層附著力應符合5.6的要求。
溫度循環
按6.12規定的方法進行溫度循環試驗，涂層應無脫落、損壞，試驗后涂層附著力應符合5.6的要求。
耐溫水老化
按6.13規定的方法進行溫水老化試驗，涂層應無脫落、損壞。
外表面性能
涂覆鋼管外表面為熱鍍鋅層，應符合GB/T 3091的相關規定。
涂覆鋼管外表面為其他防腐材料涂層，應符合相關國家標準或行業標準的規定。
試驗方法
外觀檢查
目測檢查涂覆鋼管的外觀質量，試驗結果應符合5.1的規定。
厚度測量
從涂覆鋼管的兩端取不同長度的兩個橫斷面，在每個橫斷面用電磁測厚儀測量圓周上直交的任意四點的涂層厚度，試驗結果應符合5.4的規定。
針孔試驗
管段試件長度約為1000 mm，用電火花檢漏儀對鋼管涂層在規定試驗電壓下進行檢查，涂層厚度不大于0.4mm，試驗電壓為1500 V，涂層厚度大于0.4 mm，試驗電壓為2000 V。檢查有無電火花產生，試驗結果應符合5.5的規定。
附著力試驗
附著力試驗按CJ/T 120-2008中7.4.2進行，試驗結果應符合5.6的規定。
彎曲試驗
DN≤50mm的涂覆鋼管進行彎曲試驗。管段試件長度為(1200±100) mm。
在溫度為（20±5） ℃的環境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30o，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位于彎曲主面的側面。
試驗后，從彎曲圓弧的中部將試件剖開，檢查內涂層，試驗結果應符合5.7的規定。
壓扁試驗
DN>50 mm的涂覆鋼管進行壓扁試驗。管段試件尺寸長為（50±10） mm。
在溫度為（20±5） ℃的環境下，如圖1所示，將試件置于兩平板之間，在壓力試驗機上逐漸壓縮至兩平板間距離為試件外徑的五分之四，壓扁時涂覆鋼管焊縫垂直于載荷施加方向。試驗后，檢查內涂層，試驗結果應符合5.8的規定。
壓扁試驗
沖擊試驗
從涂覆鋼管的任意位置切取長約100 mm的試樣，在溫度為（20±5） ℃的環境下，如圖2所示，按表2的規定進行沖擊試驗，觀察內涂層的損壞情況。試驗時，焊縫應在沖擊面相反的方向，試驗結果應符合5.9的規定。
表2 沖擊試驗條件
公稱通徑 DN
mm錘重，kg落下高度，mm
15～251.0300
32～502.1500
65
80～3006.31000
沖擊試驗裝置
真空試驗
管段試件長度為（500±50） mm,使用適當?shù)拇胧┒伦」艿肋M出口，從進口逐漸增加負壓至660 mm汞柱，保持1 min,試驗后檢查內涂層，試驗結果應符合5.10的規定。
高溫試驗
管段試件長度為（100±10） mm，將試件放置在恒溫箱中，升溫至（300±5） ℃，并恒溫1 h，然后取出自然冷至常溫。試驗后，取出試件并檢查內涂層(允許外觀顏色變深、發暗現象)，試驗結果應符合5.11的規定。
低溫試驗
管段試件尺寸長度為（100±10） mm，將試件放置在低溫箱中，降溫至（-30±2） ℃，并恒溫1 h，然后取出放置在溫度為（20±5） ℃的環境下（4～7） h。試驗周期結束后，取出試件檢查其內涂層，并按6.4的規定進行附著力試驗，試驗結果應符合5.12的規定。
壓力循環試驗
管段試件長度為（500±50） mm,使用適當?shù)拇胧┒伦」艿肋M出口，并與水壓供給系統相連接，充水排除空氣，然后進行3000次從（0.4±0.1） MPa至 MPa的交變水壓試驗，每次試驗的周期不大于2 s。試驗后檢查內涂層，并按6.4的規定進行附著力試驗，試驗結果應符合5.13的規定。
溫度循環試驗
管段試件長度為(500±50) mm，將試件按下列順序在每個溫度條件下放置24 h：
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃。
試驗后試件放置在溫度為(20±5) ℃的環境中24 h，檢查內涂層情況，并按6.4的規定進行附著力試驗，試驗結果應符合5.14的規定。
溫水老化試驗
管段試件尺寸長度約為100 mm，管段兩端裸露處應進行相應的防腐處理，將管段放置在（70±2） ℃的蒸餾水中浸泡30 d，試驗后取出自然冷卻至常溫，檢查試件內涂層，試驗結果應符合5.15的規定。
施工、安裝要點
1）、應按《建筑給水涂塑復合管管道工程技術規程》CECS125：2001執行。
2）、涂塑鋼管應選用下列施工機具：
（1）切割應采用金屬鋸切割；
（2）壓槽應采用專用滾槽機；
（3）彎管應采用彎管機冷彎；
（4）套絲應采用電動套絲機進行管螺紋加工；
（5）涂塑鋼管端口去毛刺和加工園角應采用銼刀加工；
（6）涂敷高強度無機溶劑液體環氧樹脂涂料應采用小毛刷或小牙刷。
3）、涂塑鋼管施工程序應符合下列要求：
（1）涂塑鋼管不宜埋設于鋼筋混凝土結構層中；
（2）涂塑鋼管管道安裝中禁止進行焊接；
（3）涂塑鋼管管道安裝宜從大口徑逐漸接駁到小口徑，管口應及時封堵；
（4）涂塑鋼管在運輸、裝卸及工地施工中，嚴禁拋摔和劇烈撞擊；
（5）涂塑鋼管安裝時，管徑不大于DN50時可用彎管機冷彎，但其彎曲曲率半徑不得小于8倍管徑，彎曲角度不得大于10°。
執行標準
1）、產品標準
《給水涂塑復合鋼管》CJ/T120-2008
GB/T5135.20-2010涂覆鋼管標準
《建筑給水涂塑復合管管道工程技術規程》CECS125：2001
《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219-1998
2）、工程標準
《建筑給水排水設計規范》 GB 50015-2003
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
性能指標
1、涂層附著力：聚乙烯涂塑層附著力≥30N/cm，環氧樹脂涂層的附著力為1～3級。
2、彎曲性能：公稱通徑不大于50mm鋼塑管進行彎曲，彎曲后不發生裂紋，鋼與內外塑層之間不發生分層現象。
3、壓扁性能：公稱通徑大于50mm，不超過600mm的鋼塑管進行壓扁，壓扁后不發生裂紋，鋼與內外塑層之間不發生分層現象。
4、衛生要求：輸送生活飲用水、冷熱水的鋼塑管的內塑料層應符合GB/T 17219的要求。
5、涂覆塑層針孔試驗：用電火花檢測儀，對提供試驗的鋼塑管的整個內外表面進行檢查，檢測時不應有電火花產生。
6、耐火性能試驗：消防用鋼塑管應能承受耐火性能試驗15min，試驗后應無泄漏和變形損壞。
