礦用國標螺旋鋼管：技術與應用的深度剖析
時間：2024-10-04
點擊：
一、國標螺旋鋼管的技術標準
國標螺旋鋼管的技術標準是確保其質量和安全性的重要依據。在材質方面，主要有 Q235A、Q23b、Q345、L245、L290、X42、X46、X70、X80 等多種類型。不同的材質具有不同的性能特點，適用于不同的工程領域。
尺寸標準嚴格規范了螺旋鋼管的外徑和壁厚。外徑范圍通常為 219mm - 3620mm，壁厚范圍為 6mm - 25mm。例如，公稱外徑為 219mm 的螺旋鋼管，其公稱壁厚可能為 5、5.5、6、7、8、9、10、11、12、13、14、15、16mm 等不同規格。同時，國家標準還對尺寸偏差做出了明確規定。如對于外徑小于等于 508mm 的鋼管，外徑偏差為 ±0.75% D；對于外徑大于 508mm 的鋼管，外徑偏差為 ±1.00% D。壁厚偏差也因壁厚不同而有所差異，壁厚在 5mm - 15mm 的螺旋鋼管壁厚偏差為 ±0.1T（T 為螺旋鋼管的公稱壁厚），對于壁厚大于 15mm 的螺旋鋼管，其壁厚偏差都是 ±1.5mm。
在生產工藝方面，主要包括熱軋、冷拔、熱處理、焊接等。熱軋是將鋼板加熱至一定溫度后進行軋制，以獲得所需的內外徑和壁厚；冷拔是在室溫下通過拉拔使鋼材發生塑性變形，以獲得所需的內外徑和壁厚；熱處理是通過加熱、保溫和冷卻等工藝過程，改變鋼材的組織結構，以提高其性能；焊接是將鋼板或鋼管通過熔化、凝固等過程連接在一起。
質量檢測方面，國標螺旋鋼管的檢測項目眾多。包括材質檢測、質量檢測、探傷檢測、尺寸檢測、外觀檢測、厚度檢測、耐壓檢測、老化檢測、耐候性檢測、耐久性檢測、耐靜水壓檢測、耐真空性能檢測、耐彎曲性能檢測、判卷性能檢測、層間黏合強度檢測、耐酸堿性檢測、理化性質檢測等。其中，國標全部采用超聲波探測，驗收標準嚴格，確保了鋼管的質量。
二、國標螺旋鋼管的技術參數
國標螺旋鋼管具有一系列嚴格的技術參數，以確保其在不同應用場景中的質量和性能。
管端外徑偏差：對于外徑小于 508mm 的鋼管，偏差為 ±0.75% D；當外徑大于等于 508mm 時，偏差為 ±1.00% D。
壁厚偏差：壁厚在 5mm - 15mm 的螺旋鋼管，壁厚偏差為 ±0.1T（T 為螺旋鋼管的公稱壁厚）；對于壁厚大于 15mm 的螺旋鋼管，壁厚偏差為 ±1.5mm。
焊縫余高：根據不同標準，壁厚小于或等于 13 毫米的螺旋鋼管，內焊縫和外焊縫的剩余高度不得超過 3.5 毫米；壁厚大于 13 毫米的螺旋鋼管，內焊縫的剩余高度不得超過 3.5 毫米，外焊縫的剩余高度不得超過 4.5 毫米。一般情況下，螺旋鋼管制造商將焊縫剩余高度控制在 2mm 至 2.5mm 之間，使焊縫相對美觀。
直度：直度要求不超過管長的 0.2%。
管端狀態：管端坡口角度通常為 30° - 35°，鈍邊尺寸如 1.59±0.79mm，切斜量有嚴格規定，例如小于等于特定數值。
重量偏差：單根重量偏差為 + 10.0% - 3.5%，裝車批量重量偏差為 - 1.75%。
無損探傷：距管端 203mm 以內的焊縫采用射線檢驗；距管端 203mm 以外的焊縫采用超聲波檢驗；對頭焊縫、補焊及環向焊縫采用超聲波檢驗。
水壓試驗：水壓試驗壓力計算公式為 P=2 [σ] t/D，其中 P 為靜水壓試驗壓力，[σ] 為靜水壓試驗的試驗應力，t 為鋼管公稱壁厚，D 為鋼管公稱外徑。
三、國標螺旋鋼管的防腐分類
（一）多種防腐工藝類別
螺旋鋼管的防腐工藝多樣，不同的防腐方式具有各自的特點和應用領域。
IPN8710 防腐和環氧煤瀝青防腐：主要應用于自來水供水和輸水管線用途。這種防腐一般采用外環氧煤瀝青防腐和內 IPN8710 防腐工藝，工藝流程簡單，成本較低。IPN8710 防腐涂料分雙組份包裝，甲組份為樹脂、引發劑，乙組份為活性單體、催化劑。使用前需按規定比例稱量配比，混合攪勻并熟化后施工。IPN8710 底漆由聚氨脂聚乙烯、改性環氧樹脂、無毒防銹顏填料、助劑等組成，常溫固化形成互穿網絡，涂膜結構致密，耐酸、堿、鹽，防銹性能優異，附著力強。IPN8710 面漆由環氧、橡膠樹脂改性，無毒防銹顏填料，助劑等組成，耐化學品性能優異，無毒，抗微生物的侵蝕。
3PE 防腐鋼管和 TPEP 防腐鋼管：普遍用于燃?xì)廨斔秃妥詠硭斔汀?PE 防腐為三層聚乙烯涂層防腐，TPEP 防腐為內環氧樹脂涂層和外三層聚乙烯涂層防腐。熱塑性環氧粉末涂料具有優良的耐候性、耐化學性和良好的附著性，在抗腐蝕方面性能良好。而三層 PE 材料的防腐能力相對較強，在腐蝕環境下使用壽命更長。TPEP 防腐螺旋鋼管適用于海洋、沿海、草原、鹽霧等惡劣環境下的輸水、輸油、輸氣等領域，3PE 防腐鋼管廣泛用于城市供水、燃?xì)?、天然氣、石油、化工等領域。

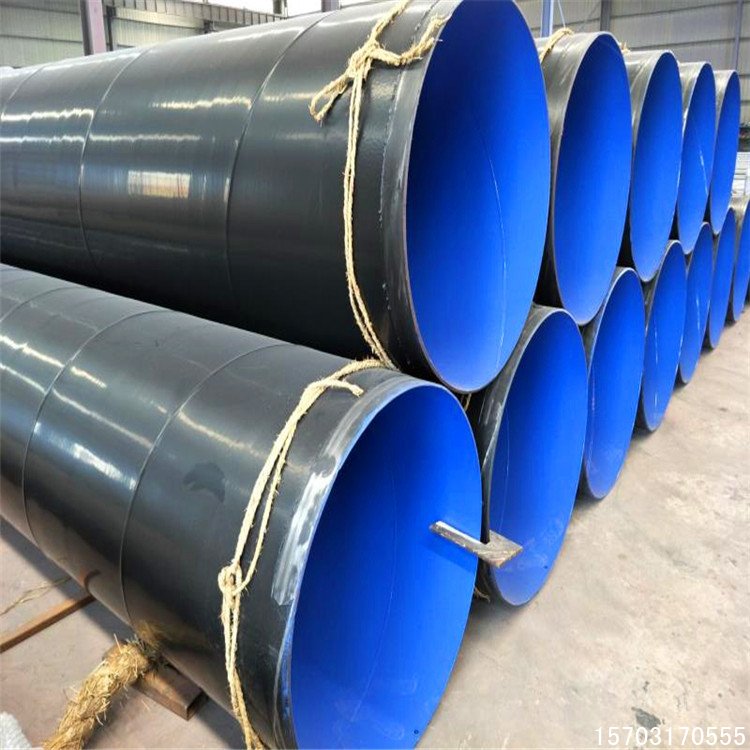

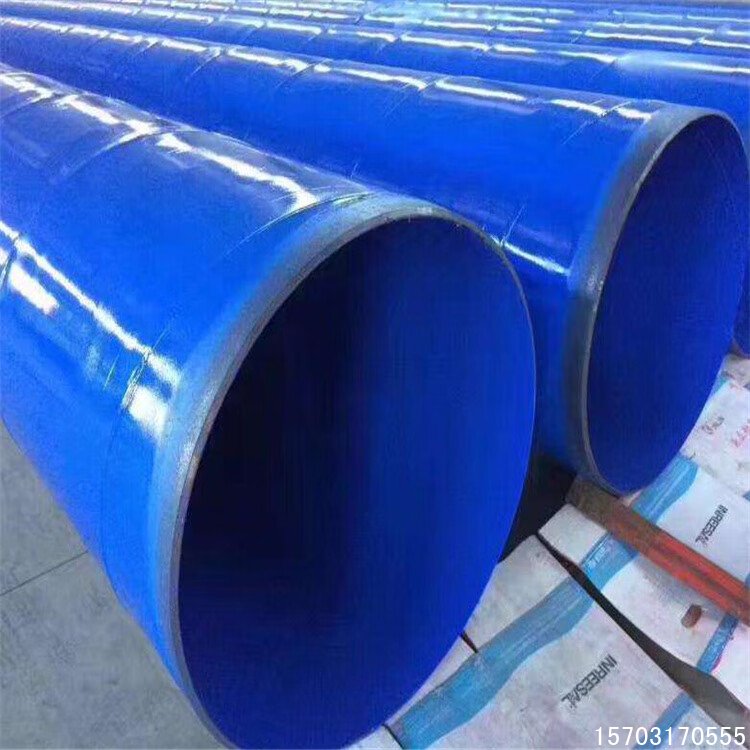

涂塑鋼管：是目前應用領域最為廣泛的防腐工藝，應用領域包括給排水、消防噴淋和礦用。管道防腐工藝成熟，防腐性能和機械性能非常強，且后期維護成本低，使用壽命長，逐漸被越來越多的工程設計單位認可和推廣。
這些防腐工藝各有優劣，在選擇時需要綜合考慮應用領域、施工環境、成本預算等多個因素，以確保選擇最為合適的防腐方式，保障螺旋鋼管的使用壽命和工程的安全性。
四、國標螺旋鋼管的用途
（一）廣泛的應用領域
國標螺旋鋼管憑借其優異的性能，在多個領域發揮著重要作用。
在石油和天然氣領域，國標螺旋鋼管廣泛應用于油氣輸送、油田開發以及石油化工等環節。它能夠承受較高的壓力和復雜的地質環境，確保油氣資源安全、高效地輸送。據統計，在石油天然氣輸送管道中，國標螺旋鋼管的使用率高達 [具體數據待補充]%。其良好的耐腐蝕性和高強度，能夠有效抵御油氣中的化學物質侵蝕，延長管道的使用壽命。
在水利工程方面，國標螺旋鋼管可用于水利工程、水電站、水庫以及輸水管道等。例如，在大型水利樞紐工程中，螺旋鋼管作為輸水管道，能夠穩定地輸送大量水資源。其優異的密封性和抗壓能力，確保了水利工程的安全運行。在一些小型水利項目中，螺旋鋼管也可用于搭建臨時排水設施，提高工程施工效率。
化工領域?qū)艿赖哪透g性和密封性要求極高，國標螺旋鋼管正好滿足這些需求。它可以用于輸送各種化學品，如酸、堿、鹽等腐蝕性介質。同時，其高質量的涂層和嚴格的生產工藝，保證了化工產品在輸送過程中的安全性。
建筑領域中，國標螺旋鋼管可用于支撐結構、搭設臨時平臺等。在高層建筑施工中，螺旋鋼管作為腳手架的支撐結構，具有穩定性高、承載能力強的特點。在橋梁和隧道工程中，螺旋鋼管可用于制作橋梁的支撐柱和隧道的通風管道等，為工程建設提供了可靠的保障。
總之，國標螺旋鋼管以其卓越的性能和廣泛的適用性，在各個領域都發揮著不可替代的作用，為國家的基礎設施建設和經濟發展做出了重要貢獻。
五、國標螺旋鋼管的連接方式
（一）多樣的連接方法

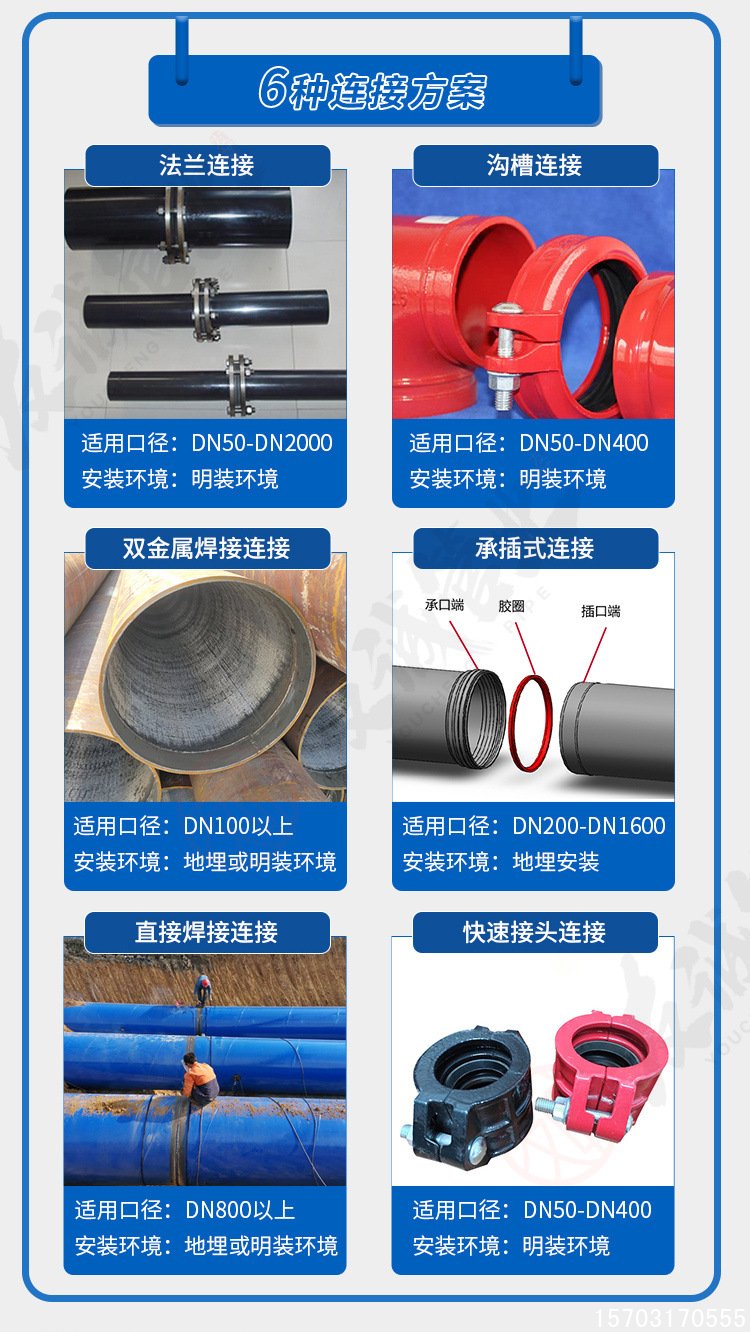

螺旋鋼管的連接方式主要有法蘭連接、溝槽連接、卡箍管件連接三種，每種連接方式都有其獨特的特點和適用范圍。

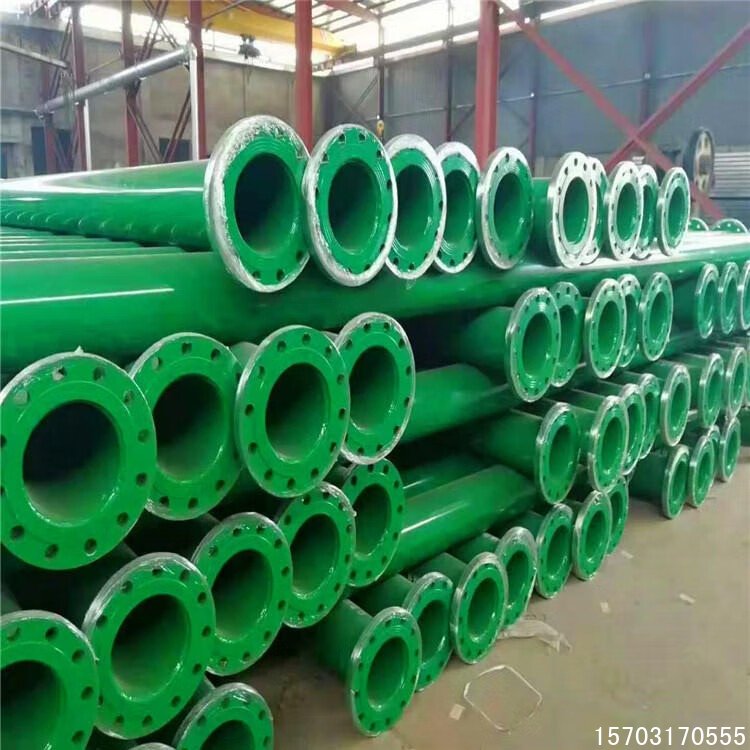

1. 法蘭連接
一般法蘭連接速度快，施工方便，工具簡單。但在安全性和密封性方面，不能滿足大部分工程要求。通常適用于壓力低的管道，以及經常移動使用的管道，如排泥管道等。螺旋管道的強度試驗與嚴密性試驗，一般采用水壓試驗，如因設計結構或其他原因，不能采用水壓試驗時，可采用氣壓試驗。螺旋管道管道的等級規定要與工藝條件相結合，管道等級一般規定由三部分組成，例如一常見的規定：A1A，一代表管道法蘭公稱壓力（它的規定要看你管道的工藝條件來定）；二代表工藝介質；三代表管道的材質（A 一般表示碳鋼）。
2. 溝槽連接
也稱卡箍連接技術，已成為當前液體、氣體管道連接的首推技術。盡管這項技術在國內的開發時間晚于國外，但由于其技術的先進性，很快被國內市場所接收。溝槽管件連接技術的應用，使復雜的管道連接工序變得簡單、快捷、方便，使管道連接技術向前邁了一大步。
溝槽連接管件包括兩個大類產品：一是起連接密封作用的管件有剛性接頭、撓性接頭、機械三通和溝槽式法蘭；二是起連接過渡作用的管件有彎頭、三通、四通、異徑管、盲板，螺旋焊管等。起連接密封作用的溝槽連接管件主要有三部分組成：密封橡膠圈、卡箍和鎖緊螺栓。位于內層的橡膠密封圈置于被連接管道的外側，并與預先滾制的溝槽相吻合，再在橡膠圈的外部扣上卡箍，然后用二顆螺栓緊固即可。由于其橡膠密封圈和卡箍采用特有的可密封的結構設計，使得溝槽連接件具有良好的密封性，并且隨管內流體壓力的增高，其密封性相應增強。溝槽連接使得螺旋鋼管連接操作簡單，有利于施工安全，系統穩定性好，維修方便，省工省時，因此具有良好的經濟效益。采用卡箍連接，雖然卡箍的單個配件價格較高，但整個螺旋鋼管管網安裝的綜合效益高于法蘭連接。
3. 卡箍管件連接
作為一種先進的管道連接方式，即可以明設也可以埋設，即有鋼性接頭，也有柔性接頭。因此具有廣泛的適用范圍，可用于消防水系統、空調冷熱水系統、給水系統、石油化工管道系統、熱電及軍工管道系統、污水處理管道系統等?？ü抗芗B接有利于施工安全，采用卡箍管件連接技術，現場僅需要切割機、滾槽機和鈕緊螺栓用的搬手，施工組織方便。而采用焊接和法蘭連接，遇需要配備復雜的電源電纜、切割機具、焊接機及氧氣和乙炔氣瓶等，這就給施工組織帶來了復雜性，且也存在著漏電和火災的危險隱患。同時焊接和氣割所產生的焊渣，不可避名的落入管道內部，使用中容易產生管路閥件甚至設備堵塞，也污染管內水質。另外，焊接和法蘭連接不可避名需要長時間的高強度的高空作業，也容易發生生產安全事故?？ü抗芗B接管道原有的特性不受影響，卡箍管件連接，僅在被連接管道表面用滾槽機擠壓出一個卡箍，而不破壞管道內壁結構，這是卡箍管件連接特有的技術優點。如果采用傳統的焊接操作，許多內壁做防腐層的管道都將遭到破壞。因此規范規定鍍鋅管道，襯塑鋼管、鋼塑復合管等都不得使用焊接和法蘭連接，否則需要二次處理。
